外遮陽系統通過選用不同遮陽率的幕布或調節幕布的開合將多余陽光擋在室外，夏季遮陽幕根據不同遮陽率能阻擋部分陽光，并使陽光漫射進入溫室種植區域，均勻照射作物，保護作物免遭強光灼傷，以滿足不同作物對陽光和溫度的要求。遮陽幕布可滿足室內控制濕度及保持適當?shù)臒崴剑棺魑铽@得更為適應的生長環境，同時還有防的作用，可有效降低室內溫度4-6℃。

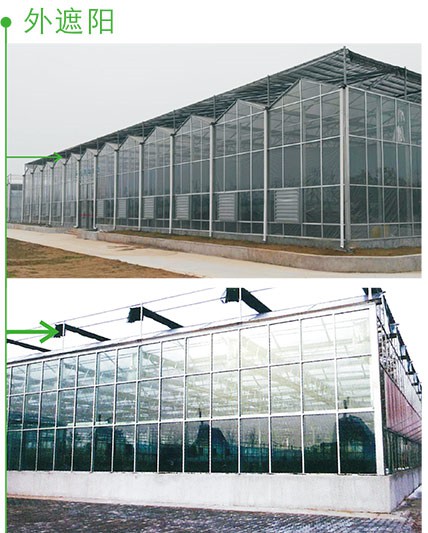

外遮陽系統
一、系統工作原理
電機帶動傳動軸，傳動軸上的鋼纜成直線運動，帶動遮陽網平行移動，當全部展開或收攏后分別觸動限位機構(限位機構裝在減速電機裝置內)，電機停止工作，運行結束。
控制：該系統接入控制箱，根據要求適時展開或收攏幕布。
組成：系統由減速電機、遮陽網、滑輪、動膜桿、齒輪、齒條、托壓膜線、電機座等組成。
二、外遮陽結構架
外遮陽橫梁采用口50×50×2.0mm熱鍍鋅矩管，外遮陽縱梁采用口50×50×2.0mm熱鍍鋅矩管，外遮陽斜撐采用熱鍍鋅矩管，外遮陽八字撐采用熱鍍鋅管。采用全扣件鏢栓連接，支架強度可靠，外形美觀。
三、控制箱及減速電機
該箱內配有開啟、閉合兩套接觸器件，通過線路可自動或手動控制遮陽幕展開及閉合，減速電機內自帶限位開關，運行安全可靠。

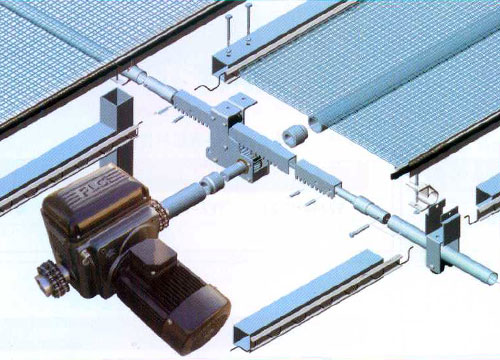

四、齒輪、齒條
齒輪齒條
采用國產優質齒輪、齒條，經濟實用，運行平穩可靠，防腐能力強，故障率低。
五、傳動部份
本系統包括：減速電機、齒輪、齒條、軸承座、推拉桿、驅動桿相聯的傳動機構。傳動軸管采用①33.4×2.75熱鍍鋅管，中部與電機相連，其余部位與齒輪、齒條均勻相連，將圓周運動轉換為齒條成直線運動，從而帶動遮陽幕來回運劫。推拉桿為①32×1|5熱鍍鋅鋼管，滑輪活固定推拉桿均勻分布在外遮陽骨架橫向方向，驅動桿采用鋁合金專用型材，橫向布置，使幕布平穩平行運動。
六、幕線與幕布
幕線
此遮陽幕系統為托/壓幕線系統，即遮陽幕安裝時位于托幕線和壓幕線之間，托幕線承擔全部遮陽幕的重量，壓幕線防止幕被風吹起或幕布收攏時重疊過高，一般托/壓幕線上下間距50mm。
托壓幕線采用黑色聚酯線，具有優異的防紫外線抗老化性能，直徑直徑p2mm，抗拉強度270kgf，沿跨度方向水平布置，間距0.4m。
聚酯涂層鋼纜為黑色涂層鋼絲線，規格p2.5mm(1x19)，抗拉強度38kgf，沿跨度方向水平布置，間距4m，(每4m處省略1根LS線)一端用緊線器固定并拉緊。
