在壽光，菜農用的基本都是五代機打土墻結構日光溫室，機打土墻結構日光溫室的優點是造價低、墻體保溫儲熱性能好，缺點是占地面積大、建造土墻對土壤的破壞嚴重。壽光九合農業深入研究日光溫室被動儲放熱原理，結合全國關于墻體和地面主動儲放熱的技術，推出一款組裝式日光溫室。

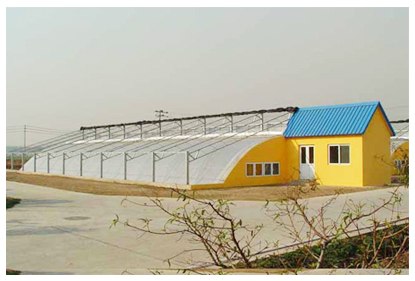

組裝式日光溫室

一、組裝式日光溫室的設計

1.基本尺寸的確定

基本尺寸確定為:中脊高度為3.3米 ,跨度為8.5米 ,后屋面投影為1.5米,跨高比為2.576,后屋面仰角為30°, 有利于日光照射,鋼架間距為0.8米。

2.荷載條件

日光溫室的荷載條件為:自重 、10kN·m-2的活荷載、0.35kN·m-2基本雪荷載、0.4kN·m-2基本風荷載 。

3.結構選型

可拆卸日光溫室選用了橢圓型 。橢圓方程為

(x -7)2 /49 +y 2 /10.89 =1

橢圓型的特點是前段起拱較好, 距前腳 1米處的高度可達到 1.7米,有利于生產操作 ,也方便小型機械的使用。從受力分析看, 其受力比較合理 ,且節省材料。

4.后墻板和屋面板的選用

后墻板和屋面板選用 100 mm 厚聚胺脂塑料板。聚胺脂塑料板具有造價低廉、可重復使用 、便于安裝等優點 。

5.截面設計

該日光溫室結構材料選用 Q235B 鋼材, 用焊接鋼管制作。截面選擇如下:前立柱為 Φ38 ×3 mm ;后立柱由 3 層鋼管鑲套而成 ,里層鋼管為 Φ95×3 ,中層為 1Φ02×3.5,外層為 Φ108×3 ,中層和外層管長為 2 m ;拱架上弦為 Φ32×2, 下弦為 Φ10鋼筋, 間距 150 mm ;后屋架桿為 Φ89×3。

6.縱向連接設計

沿縱向用 5道 Φ15×2 的焊接鋼管將各個單榀剛架連接成整體, 縱向連接管與拱架、立柱等用 8號鍍鋅鐵絲十字交叉綁扎連接 。

7.構造設計

以前立柱 、后立柱、拱架、后屋架桿等為基本組成單元, 各基本組成單元之間采用相互承插形式連接。拱架上弦前端加長 100 mm , 垂直插入前立柱, 用 Φ5 螺栓連接,后端加長 100 mm , 通過加套鋼管至 Φ86 ,插入后屋架桿 ,用 Φ10 螺栓連接 ;后屋架桿加長 100 mm ,垂直插入后立柱 ,用 Φ10 螺栓連接 ;后立柱里管與基礎地板焊接 ,外套 Φ102×3.5和 Φ108×3 的鋼管;前 、后立柱底焊接 200 mm ×24 mm ×500 mm 鋼板作為基礎底板 。

二、組裝式日光溫室的施工技術

1.部件制作要求

首先 ,拱架一定要是橢圓型的;

其次 ,鋼管尺寸要嚴格按照設計選用 , 承插部分應磨光;

第三 ,栓孔的位置 、尺寸要準確。

2.現場安裝順序

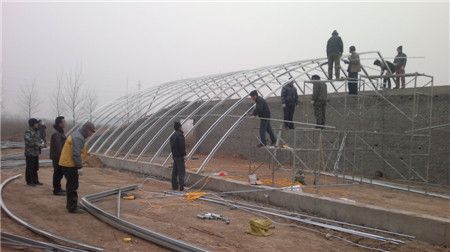

溫室安裝

首先，準確放線，挖 500 mm 深的基槽，槽底夯實、平整。

其次，安裝立柱, 包括前立柱和后立柱。立柱就位后,回填基槽,夯實,回填高度比地面高 200 ～300 mm ;

再次，安裝鋼架。先連接拱架和后屋架桿，再將合攏的拱架與柱子連接，再安裝墻板和屋面板，最后給鋼管涂刷銀粉防銹漆。安裝鋼架時，第一榀鋼架安裝完成后,做好臨時支撐,再安裝第二榀鋼架。第二榀鋼架安裝完成后,再安裝縱向連接管,使兩榀鋼架連為一體,形成穩定的結構。這樣一榀一榀地安裝完所有的鋼架。

注意要點：拱架的綁扎位置要合適，防止拱架扭曲變形。
