我們都知道大棚骨架由圓銅或鋼管制成,多為無立柱大棚。因用材料及焊接方式不同,棚型式樣較多,國內以桁架式鋼架大棚及組裝式鍍鋅鋼管大棚較多。

大棚骨架由圓銅或鋼管制成,多為無立柱大棚。因用材料及焊接方式不同,棚型式樣較多,山東省以桁架式鋼架大棚及組裝式鍍鋅鋼管大棚較多。

骨架

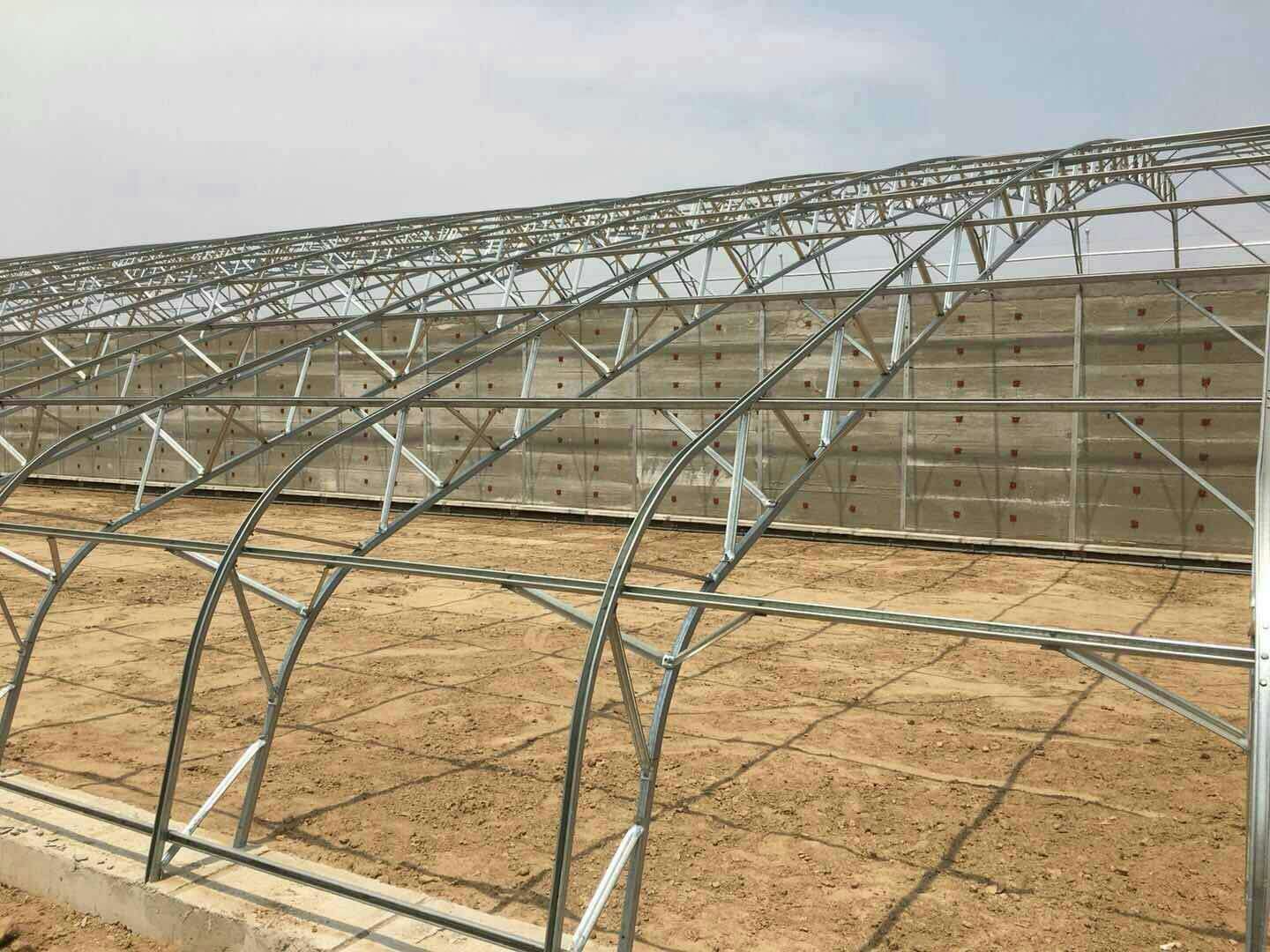

1.桁架式鋼架大棚:其結構大棚的拱桿及縱肋(拉桿)是用鋼管或圓鋼焊成的弧形平面桁架或三角桁架制成。全棚無立柱,用鐵絲壓膜線固定薄膜,一般桁架式大棚是南北方向延長,棚寬12米、長55米、高2.8米,覆蓋面積1畝。

桁架式鋼架大棚

弧形平面桁架由上弦桿、下弦桿及聯結上下弦的腹桿焊成。上弦桿多用直徑16毫米的圓鋼或25毫米管制成,下弦用直徑10毫米圓鋼制成,腹桿用直徑6毫米圓鋼制成。焊接前首先在平坦地面上畫出弧形拱梁的大樣圖,然后打樁固定上、下弦,兩弦間距25厘米,彎成弧形,再將截好的腹桿在上、下弦中間爆接成直角形的拉桿。這種弧形平面桁架,垂直立面為穩定的堅固結構,但跨度過大時容易發生扭曲變形,穩定性受到破壞,垂直承壓力大大減弱。因此,必須在大的棚端和大棚的中間,每隔5~6米配置1個三角形桁架,增強大棚的堅固性和穩定性。三角桁架是由一根上弦兩根下弦焊成三角形梁,三面為3個平面桁架。這種結構十分堅固,是鋼架大棚的骨干拱梁。每條弧形桁架梁間距為1.4米,桁架兩側底腳與埋在棚邊線地下的水泥基座上的螺桿用螺絲固定。全棚自頂棚中心向兩側每隔2米用1條縱肋連接固定拱梁�？v肋是用上弦為直徑8毫米、下弦為直徑6毫米的平面桁架梁制成,上、下弦距離為20厘米�？v肋桁架聯結弧形拱梁的中、下方通過夾板螺絲固定。 桁架式鋼架大棚扣塑料薄膜以后,于兩拱間用8號鐵絲作壓膜線,兩端用地錨固定。桁架式鋼架大棚堅固耐久,抗風雪壓能力強,一般可用10年以上。其結構合理,跨度大,無立柱,便于操作管理,蔭少蔬菜生長良好。但投資多,應用鋼材量大,每畝約用各種鋼材3~4噸,造價3500~4000元。

2.裝配式鍍鋅鋼管大棚:大棚全部骨架是由工廠按定型設計生產出標準裝配件,運至現場安裝而成。目前國內主要生產跨度6米、長30米,跨度8米、長42米,跨度10米、長66米等不同型號的裝配式鍍鋅鋼管大棚。其高度為2~3米,均為拱圓形大棚。棚體為南北延長,棚內無立柱。

裝配式大棚骨架是由鋼管制成,拱桿、縱肋、卡膜槽、卡膜彈簧、棚頭、門、側部通風裝置等,通過各種卡具組裝而成大棚拱桿是由兩根弧形直徑25~32毫米鍍鋅鋼管在頂部用套管對接而成;每05米用1根拱桿。縱肋由直徑25毫米鍍鋅管用拉桿插銷連接,用十字管卡將拱桿固定其上;全棚用6條縱肋連接成整體。大棚棚頭用6根直徑25毫米鋼管立柱立柱上部用丁字形連接卡固定在拱桿上,下部埋入土中。大棚的6條縱向的卡膜槽、用槽管十字卡固定在拱桿上、用卡膜彈簧固定薄膜。棚頭的橫向卡膜槽用平行槽管卡固定在拱桿上,棚頭薄膜也是用卡膜彈簧固定。安裝時要先在現場按圖放線、沿棚邊內側挖0.5米深溝。先按南北棚頭,立第一道拱桿,埋立柱。拱桿立柱埋入地下0.5米奠基石上。拱桿與立柱頂部用圓形卡連結、使兩者在一條直線上。接著上卡膜槽,安好門,在拱桿上標出縱肋位置。每6米立起一條拱,安好全部縱肋,再按05米一根上好全部拱桿。拱桿安好后,要使全棚高低一致,弧度一致,縱肋要在一直線上。棚體安裝畢,再裝棚體縱向卡膜糟及棚頭橫向卡膜槽。最后安裝天窗并扣膜,再安裝側面卷膜機及內部二層防寒幕。

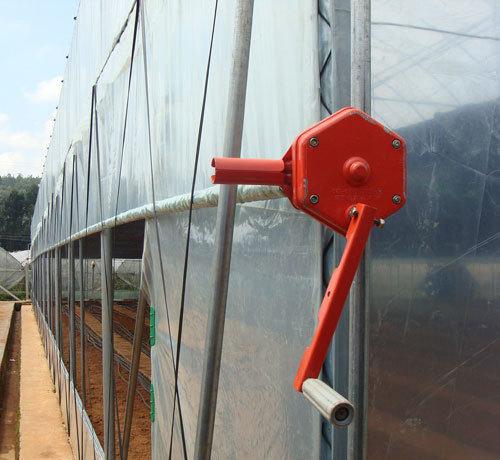

卷膜機

裝配式鍍鋅鋼管大棚,結構合理,棚體堅固,抗風雪能力強,搬遷組裝方便;無立柱,操作方便,便于通風,透光良好,應用年限長。但造價較高,每畝8000元左右。
